YBM、YBP系列欧式预装式变电站
YBM、YBP系列预装式变电站是将高压电器设备,变压器、低压电器设备等组合成紧凑型成套配电装置,主要作用是作配电系统中接受和分配电能之用。
关键词:
关键词:
不锈钢电缆桥架 | 铝合金电缆桥架 | 槽式电缆桥架 | 梯式电缆桥架
所属分类:
产品描述
1.产品概述
YBM、YBP系列预装式变电站是将高压电器设备,变压器、低压电器设备等组合成紧凑型成套配电装置,主要作用是作配电系统中接受和分配电能之用。
YBM、YBP系列预装式变电站具有成套性优良、体积小、结构紧凑、运行安全牢靠、维护方便、以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。
本产品外壳产要选用复合板和钢板制作,是目前城乡变电站建设和改造的新型成套设备。
2.结构特点
1.本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能较全。高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器室可选择S7、S9以及其他低损耗油浸式变压器和干式变压器;变压器室设有自起动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供电质量。
2.高压室结构紧凑合理、并具有全面防误操作联锁功能。变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自动照明装置,另外高、低压室所选用全部元件性能牢靠、操作方便、使产品运行安全牢靠、操作维护方便。
3.采用自然通风和强迫通风两种方式、使通风冷却良好。变压器室和低压室均有通风道,排风扇有温控装置,按整定温度能自动启动和关闭,保证变压器满负荷运行。
4.箱体结构为全组装结构。采用特种钢板或铝合金板制作,经静电喷涂而成,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,同时外型美观。
3.型号及含义
4.应用范围
1.城市高层建筑
2.城乡建设
3.居民小区
4.高新技术开发区
5.中小型工厂
6.矿山油田
7.临时施工用电等场所
5.主要技术参数
6.订货须知
1.与产品正常使用不符的其他特殊要求。
2.辅助电路电气原理图;
3.安装平面布置图;外壳颜色,印字内容;
4.产品的全型号包括主电路方案号和辅助电路方案号;
7.箱式变电站内部照片

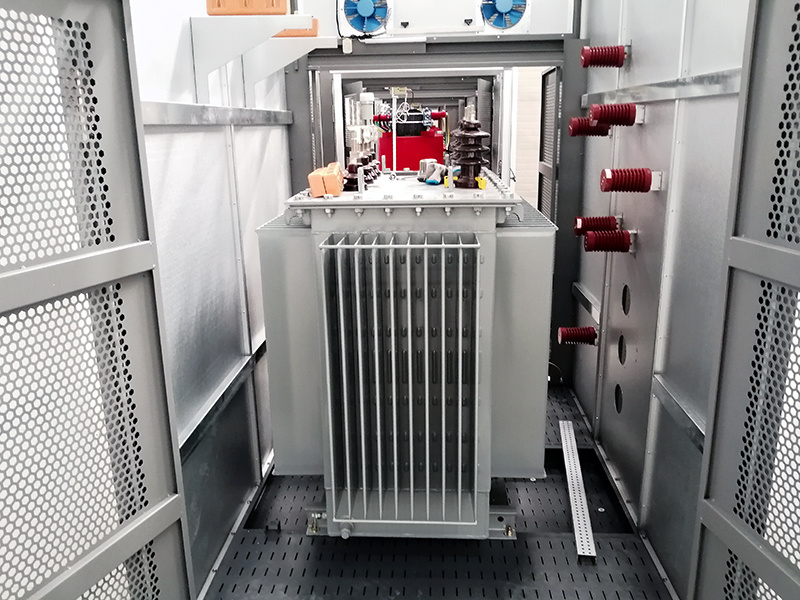

电力变压器
干式变压器

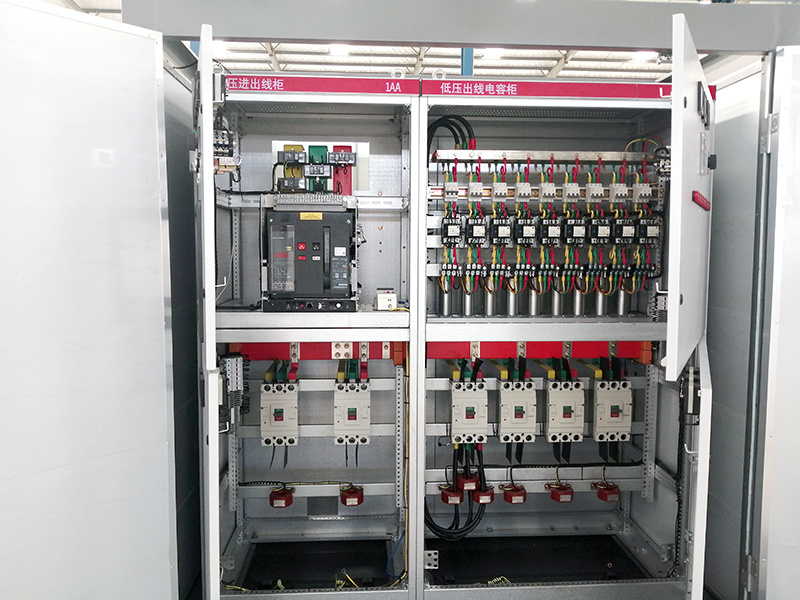

箱变内部低压
箱变内部电压

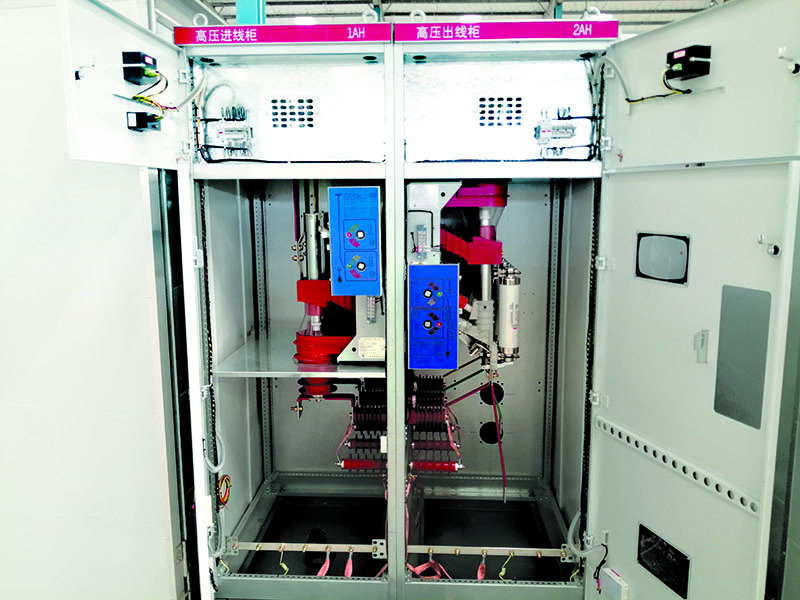

箱变内部高压
8.箱变外壳材料
1.雕花板箱变壳体
雕花板材质的箱变外竞可外部是一种以经特殊图层处理过的优质彩色浮雕饰面金属板,中间是添加经阻燃处理的聚氨酯保温隔热层,基层是铝箔保温层。这种板材也类似于复合板的样式,只不过这种材质的箱变外壳浮雕和色彩有百余种搭配,样式美观大气。雕花板箱变外壳箱体组装简单实用,不受季节环境限制,且保温隔热的性能比较好。
2.非金属景观式箱变外壳
又称景观式水泥箱变外壳,一般以较优良强度的水泥混凝土为壳体的制作原材料,通过添加激发剂、缓凝剂、速凝剂、防渗堵漏剂等较优良强度化学添加剂使的箱变具有较强的可塑性。可以根据周围环境进行设计,且由于整体是由较优良强度槽钢为骨架,以耐腐蚀性水泥为材料,产品的寿命一般比较强一点。
3.金属箱变壳体
金属箱变外壳多以镀锌板、不锈钢板等较优良强度耐腐蚀性比较好的金属为板材,整体结构架构强度比较大,且散热性能比较好,适用于室内外的变电箱安装。设备外壳由于是整体板材制作而成,安装便捷且成本较低。
4.复合板箱变壳体
复合板箱变外壳有常见的几种模式,表面有PVC的、较优良强度合金的、镀锌的、覆铝锌板等多种复合板材质。复合板板材一般有强度比较高的金属为基板,以新型的保温材质或者岩棉板等材质作为板材的夹层的一种环保的三合板。该种材质的箱变外壳质量比较轻,且耐腐蚀性比较高,整体设备便于安装。
5.箱变壳体彩绘
箱式变电站不再单一用于传统的区域供电,更被赋予了文化标志性的功能,单一的风景彩绘没有实际功能性作用,而地图彩绘式的箱变外壳则能够拥有实际使用功能,起到引路、指路、展示周边路段的作用。而且内容风格不仅局限在环境美化方面环境上,更能提升城市基建的格调。
