ZBW系列欧式组合式变电站

本产品具有成套性优良、体积小、结构紧凑、运行安全牢靠、维护方便、以及可移动等特点,占地面积仅为同容量常规土建式变电站的1/10~1/5,大大减少了建设费用。在配电系统中可用于环网配电系统,也可用于双电源或放射终端配电系统,主要作用是作配电系统中接受和分配电能之用。

关键词:

ZBW系列欧式组合式变电站

关键词:

不锈钢电缆桥架 | 铝合金电缆桥架 | 槽式电缆桥架 | 梯式电缆桥架

所属分类:

产品咨询:

产品描述

1.产品概述

ZBW型系列组合式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置俗称欧式箱变电站。

本产品具有成套性优良、体积小、结构紧凑、运行安全牢靠、维护方便、以及可移动等特点,占地面积仅为同容量常规土建式变电站的1/10~1/5,大大减少了建设费用。在配电系统中可用于环网配电系统,也可用于双电源或放射终端配电系统,主要作用是作配电系统中接受和分配电能之用。

本产品外壳产要选用复合板和钢板制作,是目前城乡变电站建设和改造新型成套设备。

2.结构特点

1.骨架结构采用型钢、角钢及冷轧钢板等材料焊装而成,有较高的机械程度。

2.各室之间均用隔板隔离成独立的功能小室。

3.顶盖为双层结构,能防止热辐射,降低室内温度。

4.变压器室两侧装有门,以便变压器的安装及维护,门上装有迷宫式散热通道,可防止异物进入,并配有牢靠的机械连锁。

5.高压室装有环网柜,柜内装有带撞针的熔断器组、负荷开关、避雷针、带电显示装置、电流互感器及机械连锁装置;高压计量装置还可装设电压互感器及计量表等。

6.低压室装有低压配电装置,元件采用模数化面板式、抽屉式或屏装式安装,并配有高分断的抽出式或固定式断路器,塑壳断路器等元器件,还可根据无功补偿的需要配置电力电容装置进行自动补偿。

3.型号及其含义

3.型号及其含义

4.应用范围

1.城市高层建筑

2.城乡建筑

3.居民小区

4.高新技术开发区

5.中小型工厂

6.矿山油田

7.临时施工用电等场所

5.主要技术参数

3.型号及其含义

6.订货须知

1.与产品正常使用不符的其他特殊要求。

2.产品的全型号包括主电路方案号和辅助电路方案号;

3.主电路系统组合顺序图;安装平面布置图;

4.辅助电路电气原理图;外壳颜色,印字内容;

5.电路中电压、电流等整定参数;

7.外形尺寸

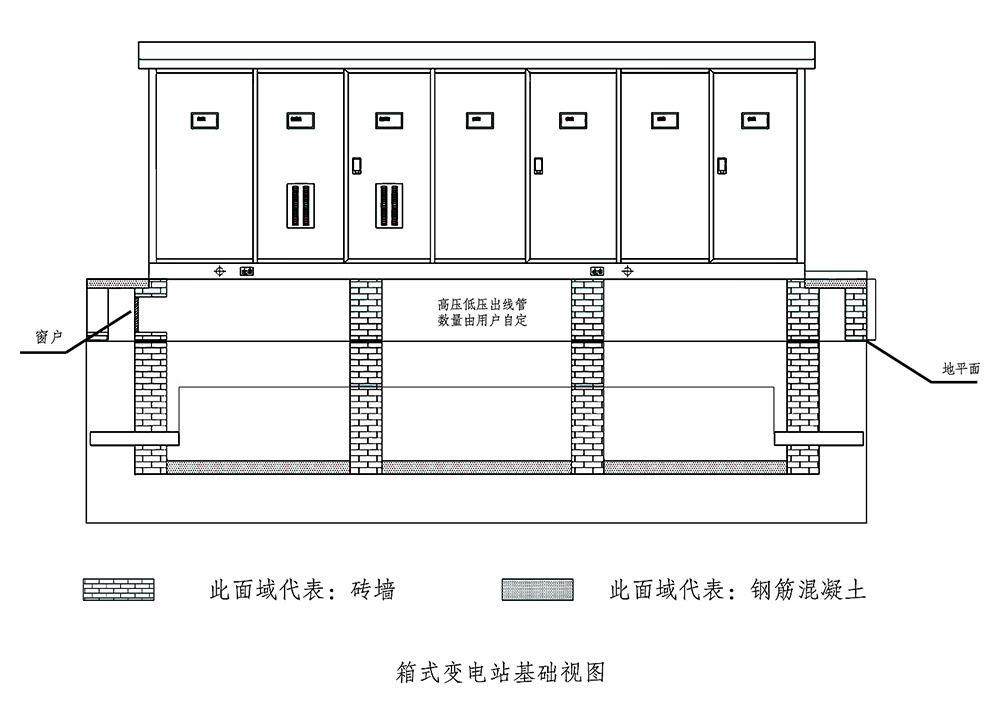

箱式变电站基础侧部视图尺寸 副本

箱式变电站基础侧部视图尺寸 副本

基础构筑

箱式变电站应安装在水泥混凝土台面上,台面上确保承受其重量。因箱变的大部分重量集中在装有变压器器身的箱体后部,前面柜体大部分是空的,重量比较轻,为此平台后部要结实,能承受组合变电站的重量,同事也要求前、后部台面平整,确保箱式变电站安装平稳。

8.典型方案图

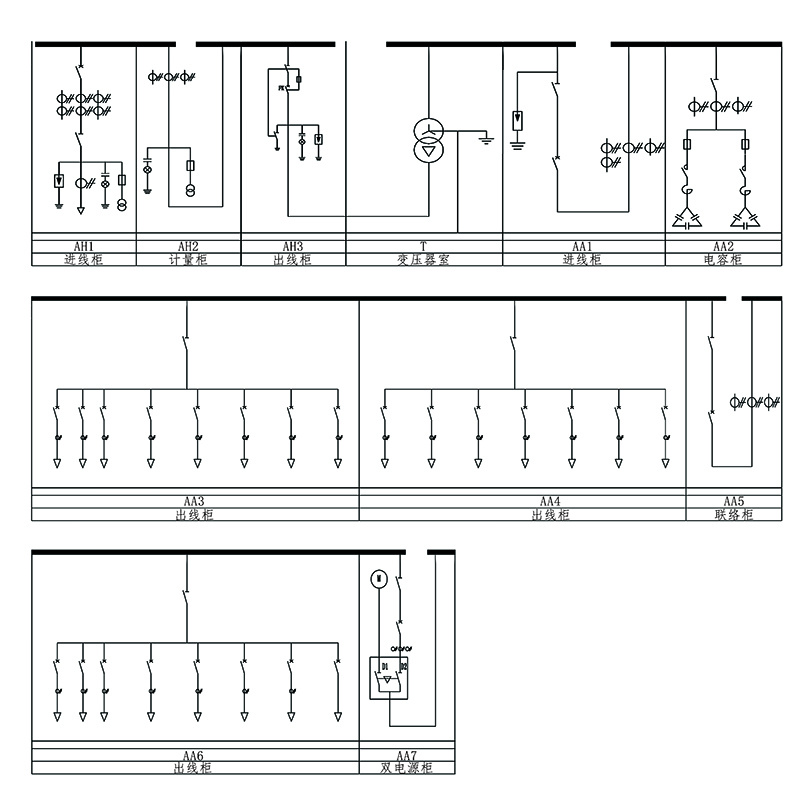

8.典型方案图

欢迎您的留言咨询

我们将会在24小时之内(工作日)联系您,如果需要其他服务 欢迎拨打服务热线:15937996963
